久久久久久久久福利丨www.亚洲在线丨成人99丨成人无码视频在线观看网址丨无码内射中文字幕岛国片丨日本韩国欧美一区二区丨亚洲婷婷五月综合狠狠丨亚洲乱码日产精品bd在线丨六姐妹在线观看免费丨三级视频在线播放丨熟女肥臀白浆大屁股一区二区丨亚洲a级在线观看丨国内精品自线在拍2020不卡丨亚洲不卡一卡2卡三卡4卡5卡丨成人在线观看av丨国产一区网丨成人羞羞国产免费丨奶大臀圆magnet少妇丨小早川怜子xxxxaⅴ在线丨九九精品99久久久香蕉

陶瓷材料具有高熔點、高硬度、高耐磨性、耐氧化等優點，可用作結構材料、刀具材料及功能材料。其中，常見的**陶瓷材料如氧化鋁、氧化鋯、氧化硅、碳化硅、氮化硅等，被廣泛的應用于航空航天、汽車、生物醫學、電子和機械設備等行業。目前,陶瓷材料的脆性是制約其發展的主要因素之一，因此增韌—成為陶瓷材料研究領域的核心問題。那么，陶瓷材料為什么會這么脆呢？

眾所周知，金屬材料很容易產生塑性變形，原因是金屬鍵沒有方向性。而在陶瓷材料中，原子間的結合鍵為共價鍵和離子鍵，共價鍵有明顯的方向性和飽和性，而離子鍵的同號離子接近時斥力很大，所以主要由離子晶體和共價晶體組成的陶瓷，滑移系很少，一般在產生滑移以前就發生斷裂。這就是室溫下陶瓷材料脆性的根本原因。

根據Griffith理論，固體材料斷裂強度主要取決于材料的三個基本性能參數：彈性模量 E 、斷裂表面能 γ 以及臨界裂紋尺寸 c[1]。

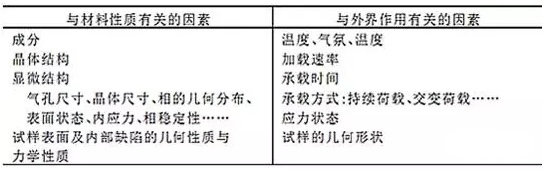

影響陶瓷材料斷裂強度的一些主要因素

材料的韌性可以用斷裂韌性的值量化。從斷裂力學的觀點看，增強陶瓷材料韌性的關鍵在于：提高陶瓷材料抵抗裂紋擴展的能力；減緩裂紋前端的應力集中效應[2]。此外,采用**的制備加工技術也可以增強陶瓷材料的韌性。目前陶瓷材料中增韌的機理大致有以下六種：相變增韌；微裂紋增韌；裂紋偏轉和橋聯；晶須/纖維增韌；疇轉和孿晶增韌；自增韌。實際上，陶瓷材料中的增韌機制通常不止一種，而是以上幾種機制的疊加，即為協同韌化。下面為大家詳細的介紹陶瓷材料中常見的增韌機理及其應用。

1. 相變增韌

簡介：相變增韌，通過第 二相的相變消耗大量裂紋擴展所需的能量，使得裂紋前端應力松弛，阻礙裂紋的進一步擴展。同時，相變產生的體積膨脹使周圍基體受壓，促使其它裂紋閉合，從而提高斷裂韌性和強度。這種相變增韌也稱為應力誘發相變、相變誘發韌性。

利用氧化鋯（ZrO2）的馬氏體相變使得氧化鋯陶瓷材料韌性大幅提升，是迄今為止極成功的增韌方法之一。純ZrO2晶體有單斜相（m）、正方相（t）和立方相（c）三種結構。隨溫度變化會發生以下同素異構轉變：

在冷卻過程中，t→m相變伴隨著4 - 5%的體積膨脹，因此純ZrO2陶瓷在冷卻過程中很容易發生破損。后來，通過在ZrO2中加入適量的CaO、MgO、Y2O3和CeO等穩定劑，并控制加熱冷卻條件，使高溫相（t或c或二者同時）部分地存在于室溫，形成部分穩定ZrO2，提高了氧化鋯陶瓷的韌性。

在ZrO2四方相多晶體（TZP）或以四方相ZrO2為第二相顆粒的陶瓷基復合材料（如PSZ，ZTA）中，裂紋前端附件高應力的作用導致四方相ZrO2晶粒發生相變（t→m相變），這種馬氏體相變產生的晶格膨脹和剪切在裂紋前端形成屏蔽，釋放了裂紋前端的擴展驅動力，從而提高了材料的斷裂韌性。

應力誘發相變原理示意圖

應用：ZrO2增韌陶瓷材料是目前使用極為廣泛的氧化物陶瓷之一，廣泛用于機械、電子、石油、化工、航天、防止、測量儀器、機床、生物工程和醫療器械等行業。部分穩定的氧化鋯具有導熱率低、強度和韌性好、彈性模量低、抗熱沖擊和工作溫度高（1100 °C）等優點，可用于制造發動機和內燃機的零件。ZrO2增韌陶瓷在內燃機中的應用是極為成功的。由于工作溫度高，因此利用ZrO2制作陶瓷絕熱內燃機可以省去散熱器、水泵和冷卻管等部件，從而提升內燃機的熱效率。氧化鋯陶瓷無磁性、不導電、不生銹、耐磨，因此在生物醫學器械領域和刀具工具領域中應用廣泛。部分穩定氧化鋯可用于制作人造骨骼、人造關節和人工牙齒等，ZrO2增韌陶瓷刀片由于具有非常高的刀刃強度和耐磨性能，可用于加工合金鋼。此外，部分穩定氧化鋯成型的結構陶瓷件如光纖接插件、套管和跳線等，在市場上已廣泛應用。

2. 微裂紋增韌

簡介：微裂紋增韌的根本原因是增大了裂紋擴展路徑，即提高了材料斷裂過程中，裂紋擴展所需克服表面能增加做的功。微裂紋增韌是一種常用的陶瓷增韌機制，在陶瓷基體相和分散相之間，由于溫度變化引起的熱膨脹差或相變引起的體積差，會產生彌散分布的微裂紋，當導致斷裂的主裂紋擴展時，這些均勻分布的微裂紋會促使主裂紋分岔，使主裂紋擴展路徑曲折不平，增加了擴展過程中的表面能，從而使裂紋快速擴展受到阻礙，增加材料韌性[3]。

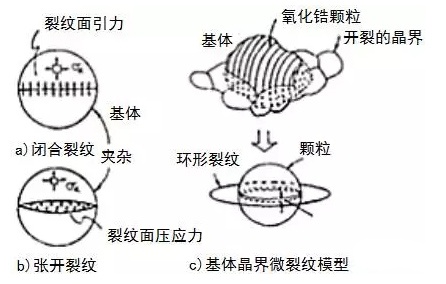

ZTA微裂紋模型

應用：目前，應用微裂紋增韌的陶瓷材料主要為ZrO2增韌的氧化鋁陶瓷（ZTA）[4]。ZTA的增韌包含微裂紋增韌和相變增韌兩種機理，其中微裂紋又可分為球形顆粒開裂和顆粒相變應變引起機體開裂兩種。ZTA復合陶瓷具有優良的抗腐蝕性、抗熱震性、高強度和高韌性，可用于制作加工鑄鐵和合金的陶瓷刀具、耐磨瓷球和生物醫用材料如牙齒等。

3. 裂紋偏轉和橋聯

簡介：通過陶瓷基體中，高強度高韌性的第二相顆粒的彌散或者顆粒的移動，使得裂紋在擴展過程中，由于分散相粒子的阻礙作用，裂紋前端會沿顆粒發生彎曲。另外，當分散相粒子與基體相交界周圍產生殘余壓應力，裂紋遇到分散粒子時，原來的前進方向會發生轉向。顆粒與基體的熱膨脹系數是決定增韌效果的主要因素。裂紋橋聯通常發生在裂紋前端，依靠橋聯單元連接裂紋的兩個表面并在兩個界面之間產生閉合應力，從而導致強度因子隨裂紋擴展而增加。裂紋橋聯可能發生穿晶破壞，也有可能出現裂紋繞過橋聯單元沿晶發展及偏轉的情況。裂紋橋聯增韌值與橋聯單元粒徑的平方根成正比。復合材料中存在的微裂紋也會導致主裂紋在擴展過程中發生偏轉，增加復合材料的韌性。

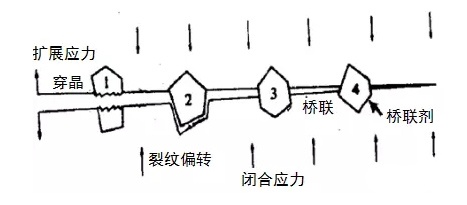

裂紋偏轉和橋聯示意圖

目前，在陶瓷基體中加入的第二相顆粒通常為強度較高的氮化物和碳化物陶瓷顆粒。塑性良好的金屬顆粒作為第二相顆粒也可以增強脆性陶瓷基體的韌性。金屬粒子作為延性第二相引入陶瓷基體內，不僅可以改善陶瓷的燒結性能，也可以以多種方式阻礙陶瓷中裂紋的擴展,使得復合材料的抗彎強度和斷裂韌性得以提高。其增韌機制有兩種：

裂紋前端的僑聯去和過程區

(1)擴展裂紋的上下表面在裂紋前端后方一定的距離內被完整的顆粒所釘住，顆粒通過阻止裂紋的張開而減小了裂紋前端的應力強度因子，從而實現增韌。

(2)裂紋擴展過程中導致顆粒的塑性變形，消耗了宏觀裂紋擴展的驅動力。

上述兩種機理中，顆粒橋聯機理起作用[5]。

應用：在Al2O3或Si3N4等材料的陶瓷基體中加入SiC和TiC等顆粒物制作的陶瓷刀具已廣泛使用。裂紋偏轉和橋聯增韌不受溫度限制，同時又可以避免微裂紋對材料的劣化作用，是高溫結構陶瓷比較有潛力的增韌方法之一[6]。

4. 晶須/纖維增韌

簡介：實踐證明晶須/纖維增強增韌機理可使材料的強度和韌性都大幅度地提高，被認為是高溫結構陶瓷很有希望的增韌機理。晶須/纖維自身特性及纖維與陶瓷基體的界面結合特性是影響纖維增韌的主要因素。在陶瓷基體中摻入高強度高韌性的晶須/纖維，可使宏觀裂紋在穿過晶須/纖維時受阻，從而提高陶瓷材料的強度和韌性。其增韌機理為：陶瓷基體中晶須/纖維的脫粘、拔出和橋連。

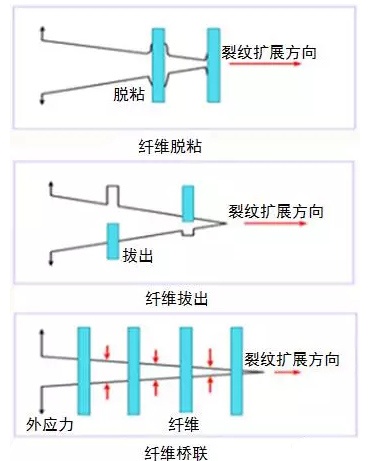

纖維增韌原理示意圖

（1）當纖維或晶須與基體的結合力較弱，晶粒的斷裂強度超過裂紋的擴展應力時，裂紋會偏離原來而沿晶須/纖維與基體的結合面擴展，引起晶須/纖維—基體界面脫粘，阻礙裂紋擴展；

（2）當晶須/纖維較短或發生斷裂時，纖維/晶須在裂紋在擴展過程中脫粘并拔出，晶須/纖維的斷裂及拔出都會使得裂紋前端應力松弛，減緩裂紋的擴展，消耗裂紋擴展的能量；

（3）陶瓷基體中的晶須/纖維產生橋連時，其兩端會牽拉住兩裂紋面，即在裂紋表面產生壓應力，抵消一部分外加壓力的作用，阻止裂紋的進一步擴展。

應用：目前常用的晶須/纖維材料為SiC、Si3N4和Al2O3等材料，陶瓷基體通常為Al2O3、ZrO2、Si3N4和莫來石等。纖維增韌陶瓷主要用途有兩類：要求高強度、高硬度和高溫結構穩定性的材料；絕熱、高溫空氣過濾材料、金屬的增強材料，適用于航天和化學工業。利用纖維增韌陶瓷材料制作的零部件可以用于爆破箱、熔融器和密封件等，輕質增強纖維構建還可用于設計飛機發動機。

用碳纖維補強的石英基復合材料是很有成效的應用案例之一。在石英基體中加入25 vol%的碳纖維組成的復合材料，其強度和韌性都顯著提高，表現出優異的抗機械沖擊和熱沖擊性能，并成功的用于我國的空間技術中。

連續碳纖維增韌的SiC復合材料，不僅具有很高的強度，而且斷裂韌性高，在空間技術上是極為有用的材料[7]。碳納米管-陶瓷基復合材料，除具有優良的力學性能外，熱學和電學性能上也有優異表現

5. 疇轉和孿晶增韌

簡介：疇轉和孿晶增韌是將壓電陶瓷作為第二相加入結構陶瓷中，以達到增韌和增強的目的。在裂紋擴展過程中，陶瓷基體中的壓電第二相不僅對裂紋有橋聯和偏折作用，壓電效應和電疇偏轉也會消耗裂紋擴展驅動力，從而起到增韌作用。因此，在壓電相增韌的陶瓷材料中，除裂紋橋聯和偏折增韌后，裂紋擴展的能量還可以通過三種途徑釋放：通過壓電效應將機械能轉化為電能；通過應力誘導鐵電相發生相變而消耗能量；通過應力導致壓電第二相中疇壁運動提高復合材料的斷裂韌性[8]。

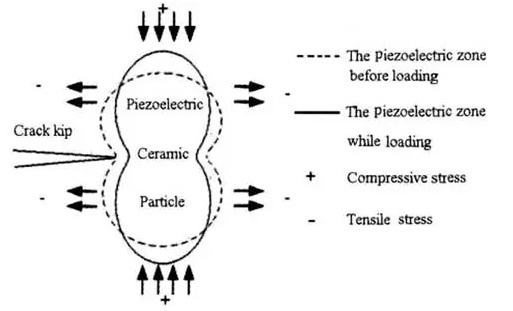

壓電陶瓷顆粒增韌示意圖

應用：這一方法在BaTiO3/Al2O3、Nd2Ti2O2/Al2O3和LaTaO3/Al2O3復合陶瓷上得到了很好的增韌效果。BaTiO3/Al2O3是其中非常典型的案例。但BaTiO3含量較高時，增韌相與基體之間發生反應，生成大量的雜相，復合材料的斷裂韌性反而降低，因此這種增韌方法的關鍵在鐵電相與基體的共存。

6. 自增韌

簡介：自增韌也稱原位增韌，即在陶瓷基體中加入可以生成第二相的原料，控制生成條件和反應過程，直接通過高溫化學反應或者相變過程，在基體中生長出均勻分布的晶須、高長徑比的晶粒和晶片形態的增強體，形成陶瓷復合材料。自增韌的韌化機理類似于晶須/纖維增韌的作用，主要是借助自生增強體的拔出、橋聯與裂紋的偏轉機制。這種方法可以克服加入第二相增韌中存在的兩相不相容、分布不均等問題，因此得到的復合材料的強度和韌性都高于第二相增韌的同種材料。

應用：自增韌在陶瓷復合材料中應用廣泛，包括Si3N4、Sialon、Al-Zr-C、Ti-B-C、SiC、Al2O3、ZrB2/ZrC0.6/Zr材料和玻璃陶瓷等。自增韌復合陶瓷材料與外加纖維、晶須增韌陶瓷復合材料相比，優點在于不須先制備纖維或晶須，降低了制備成本；另外燒結過程中不會對纖維和晶須造成損傷，與基體之間界面結合較好。自增韌陶瓷復合材料一般會使材料的斷裂韌性提高，但斷裂強度會有所下降。
